Oikosulkuimpedanssimuuntajakutsutaan myös impedanssijännitteeksi. Se määritellään muuntajateollisuudessa seuraavasti: Kun muuntajan toisiokäämi on oikosulussa (vakiotila), ensiökäämin kulkeessa nimellisvirran läpi tulevaa jännitettä kutsutaan impedanssijännitteeksi Uz. Yleensä ilmaistaan prosentteina nimellisjännitteestä, eli uz=(Uz/U1e)×100%. Kun muuntaja käy täydellä kuormalla, oikosulkuimpedanssin tasolla on tietty vaikutus toisiopuolen lähtöjännitteen tasoon. Pieni oikosulkuimpedanssi tarkoittaa pienempää jännitehäviötä; suuri oikosulkuimpedanssi tarkoittaa enemmän jännitehäviötä. Kun oikosulkuimpedanssi on nolla, muuntaja vastaa kuormitettua käyttöönottoa. Tämä on mahdollista vain, kun järjestelmä on erityisen pieni ja oikosulkuimpedanssi on suhteellisen suuri. Yleisten jakelumuuntajien oikosulkuimpedanssi on sopivampaa olla nimellisjännitteen muunnossuhteen alueella 5 %-10 %.
Jos muuntajan oikosulkuimpedanssi valitaan pieneksi, järjestelmän oikosulkutilanteessa oikosulkuvirta on suuri ja suojalaite voi toimia, koska se ylittää nimellisasetusarvon ja katkaisee muuntajan. , mikä vaikeuttaa virransyötön palauttamista jakeluverkkoon. Siksi on erittäin tärkeää valita muuntajan sopiva oikosulkuimpedanssi, jotta se ei vain vähennä oikosulkuvirtaa, vaan myös täyttää käyttäjän vaatimukset teholähteen laadulle.
Impedanssijännitteen määritelmä

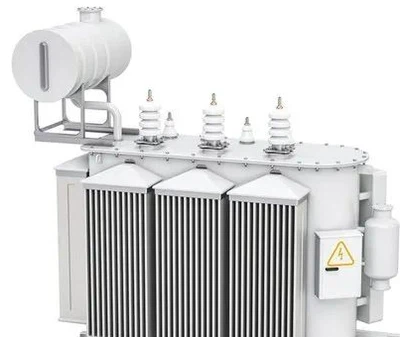

Transformers, uskon, että monet ystäväni tuntevat heidät. Muuntajan tyyppikilvessä on parametri nimeltä "impedanssijännite", joka on yleensä prosenttiosuus välillä 5-10. Luulen, että kaikki ovat nähneet sen. Alla olevaa muuntajaa kutsutaan myös "oikosulkuimpedanssiksi". Nykyinen standardinimi on myös oikosulkuimpedanssi, mutta kutsun sitä silti mieluummin impedanssijännitteeksi.
Impedanssijännite on muuntajan parametri ilmaistuna prosentteina. Se oikosulkee muuntajan toisiokäämin, jolloin ensiökäämin jännite kasvaa hitaasti. Kun toisiokäämin oikosulkuvirta saavuttaa nimellisvirran, ensiökäämiin syötetty jännite (oikosulkujännite) muuttuu nimellisjännitteeksi. Ilmaistaan kaavana:
Uk%{0}}oikosulkujännite/nimellisjännite*100%.
Tämä on muuntajan yksinkertaistettu vastaava piiri. Rs on muuntajan sisällä oleva resistanssi, Xs on muuntajan sisällä oleva reaktanssi ja Zs:tä käytetään kuvassa edustamaan koko muuntajan impedanssia. Z\\\\'L on ekvivalenttiimpedanssi muutettuna kuormapuolen impedanssista ensiöpuolelle.
Impedanssijännitteen merkityksen mukaan oikosulje toisiokäämi, eli Z\\\\'L on yhtä suuri kuin 0, ja paineista sitten hitaasti ensiökäämiä, kunnes toisiopuolen virta on yhtä suuri jännitteeseen, kun muuntajan toisiopuolen virta on nimellinen. arvo on tarvitsemamme oikosulkujännitteen arvo. Tällöin impedanssijännitteen arvo on helppo tietää edellisen laskelman mukaan.
